Beschrijving
Een high end DSP zeer geschikt om je eigen subwoofer systeem op te bouwen . 4 instelbare presets welke volledig te programmeren zijn mbv de bijgeleverde afstandsbediening of via een PC.
Duitse kwaliteit, dus geen Asiatisch product.
Voor meer info lees de hieronder vermelde info in het Duits.
DSP-22

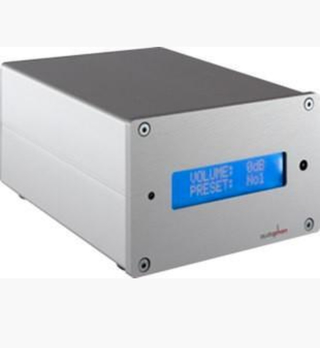

? VergrößernAudaphon DSP-22 ist ein 2-Wege Digitaler Signal Prozessor, der zwei Eingänge und zwei Ausgänge hat.

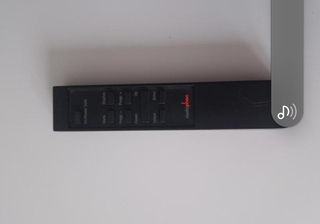

Er wird mithilfe eines PCs programmiert und ist mittels beiliegender Fernbedienung schnell einstell- oder umschaltbar. Ein helles Display hilft bei den Einstellungen per Fernbedienung. Falls das Display in dunkler Umgebung stört, kann man es auch ausschalten.

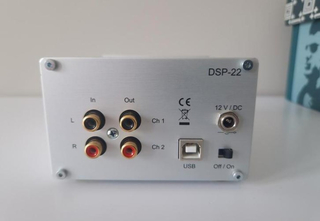

Seine zwei Eingänge können an den linken und rechten Ausgang Ihres Vorverstärkers angeschlossen werden. Die beiden Ausgänge sind dann an den linken und rechten Eingang Ihrer Endstufe (Ihres Leistungsverstärkers) anzuschließen. Damit lässt sich jedes Boxenpaar an die Raumakustik anpassen.
Er lässt sich jedoch auch für die Trennung zwischen Satellit und Subwoofer, als aktive Frequenzweiche einer Lautsprecherbox oder in anderen Anwendungen einsetzen.
Â

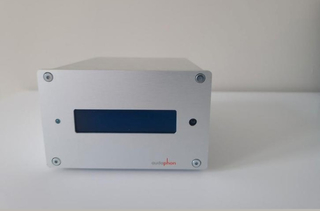

? VergrößernDSP-22 verfügt über ein sehr gutes Preis-/Leistungsverhältnis, wurde in Deutschland entwickelt und wird auch in Deutschland gefertigt. Die Bediensoftware wurde bewußt einfach gehalten. Über 4 Parameterspeicher (Preset), können Sie die Parametersätze schnell umschalten.
Allgemeine Daten:
Analoge Eingänge: 2
Maximale Eingangsspannung: 1 V / 2 V / 3 V / 4 V schaltbar
Analoge Ausgänge: 2
Maximale Ausgangsspannung: 1 Veff ohne EQ, 2 Veff mit EQ = + 6 dB
Ausgangsimpedanz: 100 Ohm
Versorgungsspannung: 12 V, +/- 5%
Leistungsaufnahme im Betrieb: 4 W
Leistungsaufnahme Powersafe: 0,7 W
Parameterspeicher: 4 Stück (Preset 1 - 4)
die Frequenzweiche (CH Crossover):
Einstellbarer Kanal-Pegel (CH-Level): - 6 dB + 6 dB
Hochpassgrenzfrequenz (HP-Frequenz): 15 Hz ... 10.000 Hz
Güte/Steilheit des Hochpasses (HP-Typ): ausgeschaltet (Off) / 6 dB / 12 dB / 24 dB
Tiefpassgrenzfrequenz (TP-Frequenz): 40 Hz ... 19.500 Hz
Güte/Steilheit des Tiefpasses (TP-Typ): ausgeschaltet (Off) / 6 dB / 12 dB / 24 dB
 ? VergrößernKanal-Equalizer (CH Equalizer):
Equalizerwahl (EQ-Nr): 1 - 6
Equalizerfrequenz (EQ-Frequenz): 20 Hz ... 19.500 Hz
Equalizergüte, Steilheit des Filters (EQ-Güte): 0,5 ... 5,0 dB
Equalizerpegel (EQ-Level): - 6 dB ... + 6 dB
Sonstige Eigenschaften (Wahlmöglichkeiten):
Wahl des Eingangs (CH-Input): Links (L) / Rechts (R) / Summe aus beiden (L+R)
einstellbare Lautstärke (Volumen): - 20 dB ... + 6 dB
einstellbare Verzögerung (Delay): 0 ... 325 cm (entspricht: 0 ... 9,6 ms)
Schaltzeit Automatik (Save-Mode): 5 min
Abmessungen des Geräts ohne Netzteil: 105 x 64,2 x 126 mm
Gewicht des Geräts ohne Netzteil: ca. 600 g
Daten zur Signalverarbeitung:
AD-Wandler: 24 Bit
DA-Wandler: 24 Bit
DSP Verarbeitung intern: 48 Bit / 48 kHz
Es gibt folgende zusätzlichen Informationen zum DSP-22:
Beschreibung der Anwendungen zu DSP-22 auf der Internetseite
Gerätebeschreibung zu DSP-22 als PDF-Datei
Programmierhandbuch zu DSP-22 als PDF-Datei
Programmiersoftware zum Download als zip-Date
